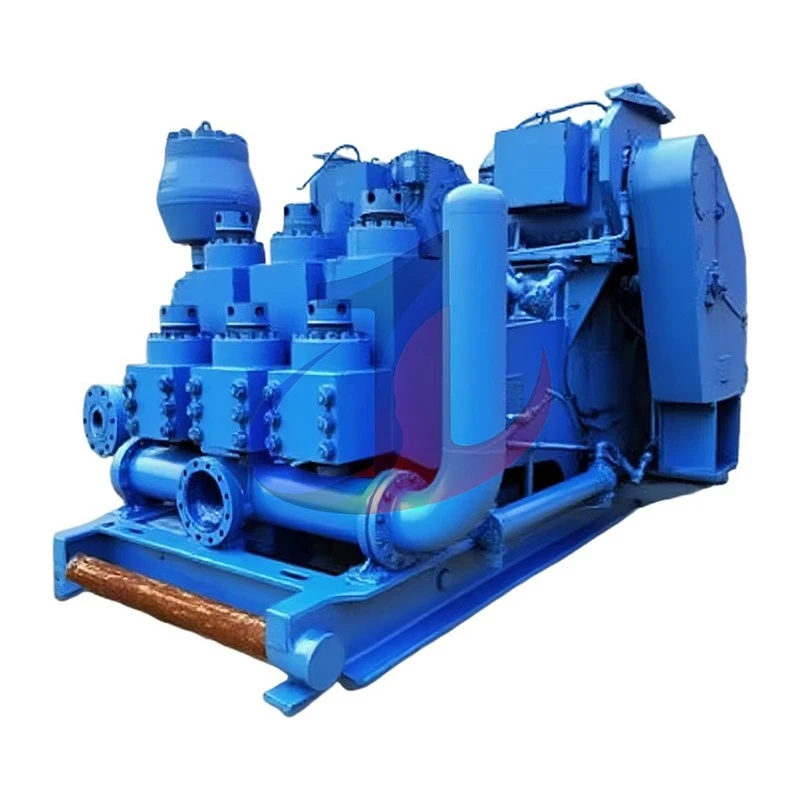

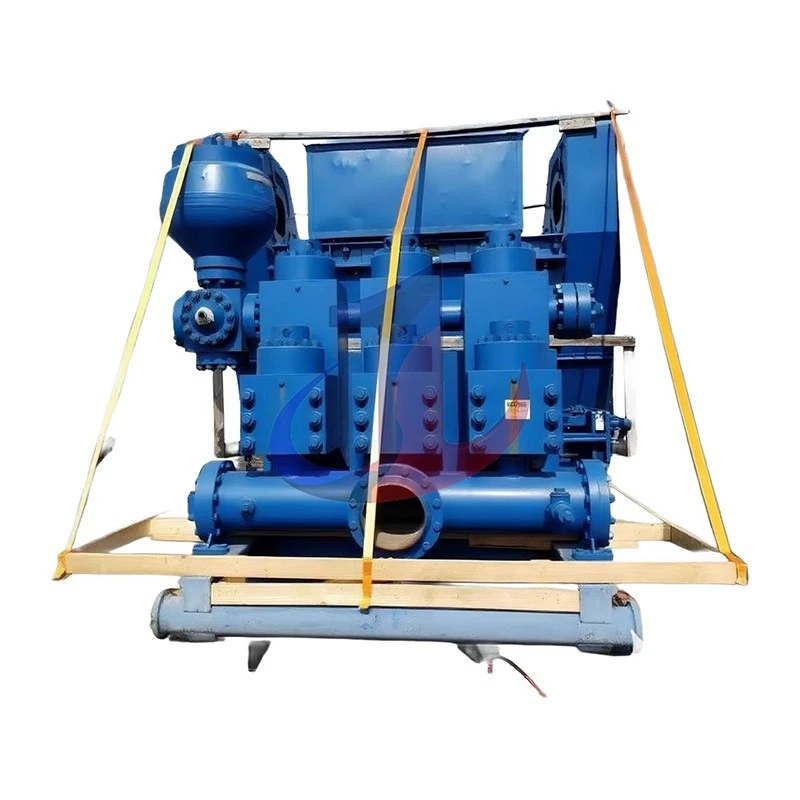

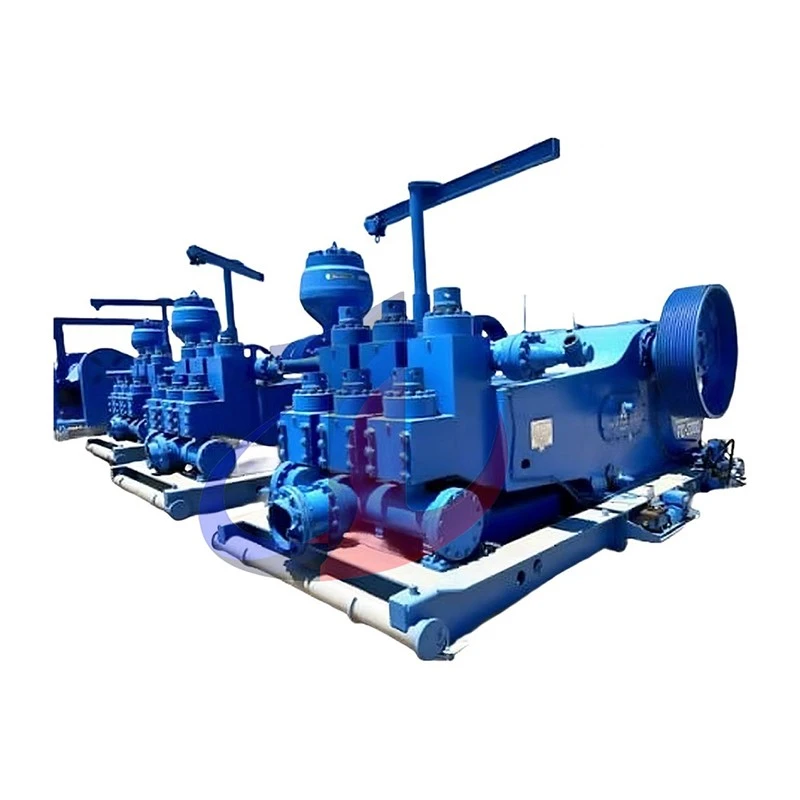

Emsco FC-2200 med Blak-jak Mud Pump

I den ubarmhjertige jagt på kraft, effektivitet og sikkerhed i moderne boreoperationer tilbyder EMSCO FC-2200 mudderpumpen, udstyret med det revolutionerende Mission™ BLAK-JAK™ Liner Retention System (LRS), en løsning uden sidestykke. Denne kraftfulde triplex enkeltvirkende-stempelpumpe kan prale af en nominel effekt på op til 2200 HK og et maksimalt arbejdstryk på 7500 PSI, specielt designet til at tackle de mest krævende udfordringer med dyb brønd og højtryksboring.

For at hjælpe kunderne med hurtigt at vurdere, om FC-2200 mudderpumpen opfylder specifikke driftsbehov, leverer vi en detaljeret præstationsparametertabel. Denne tabel viser tydeligt det maksimale arbejdstryk og tilsvarende slagvolumen, som pumpen kan opnå ved forskellige foringsstørrelser.

EMSCO FC-2200 (7500 PSI) præstationsparametertabel

(Baseret på 100 % volumetrisk effektivitet og 90 % mekanisk effektivitet)

EMSCO FC-2200 Tabel med kernespecifikationer

Effekten af ​​EMSCO FC-2200 mudderpumpen er kilden til dens enorme kraft, designet til at opfylde kravene til høj-belastning, kontinuerlig drift, hvilket sikrer pumpens langsigtede stabile ydeevne og fremragende effektivitet.

Robust rammestruktur:Power-ende-rammen er konstrueret af høj-legeret stål, spænding-aflastet ved varmebehandling, hvilket giver enestående stivhed og holdbarhed. Den kan modstå de betydelige belastninger, der genereres af 2200 HK udgangseffekt.

Præcisionskrumtapaksel:Som kernekomponenten i kraftenden er krumtapakslen integreret smedet af høj-legeret stål (til høj-pumper, modificeret 4340 stål, rig på nikkel-kromelementer eller 35CrMo/40CrMnMo-materiale), varme-behandlet og dynamisk.

Geartog med høj-integritet:Har et sildebensgeardesign, der sikrer større drejningsmomentoverførselsevne og jævnere drift. Gearene er præcisions-bearbejdet af høj-smedet legeret stål (ANSI 4340 stål) og overholder AGMA (American Gear Manufacturers Association) standarder.

Tunge-lejer:Høj-kvalitets anti-friktionsrullelejer bruges i hele kraftenden, inklusive hovedlejer, tandhjulslejer, plejlstangslejer og krydshovedlejer (sfæriske rullelejer, cylindriske rullelejer, dobbelte-rækker koniske rullelejer, udvalgte dobbelte{3} rullelejer, osv.} steder). Disse lejer er nøje udvalgt for at sikre en L10-designlevetid på mindst 30.000 timer under nominel belastning.

Holdbare plejlstænger og krydshoved:Forbindelsesstænger er smedet og varme-behandlet af lavt-legeret stål for at modstå enorme træk- og trykspændinger. Krydshovedet er lavet af støbestål af høj-kvalitet og udstyret med udskiftelige manganbronzestyreplader. Denne kombination giver en lav friktionskoefficient og minimal varmeudvikling, hvilket effektivt forlænger levetiden for krydshovedet og styrepladerne.

Omfattende smøresystem:Anvender en kombination af tvungen smøring og stænksmøring for at sikre, at alle kritiske bevægelige dele af kraftenden (gear, lejer, krydshoved, føringer, ponystænger osv.) er fuldt smurt. Systemet omfatter typisk en gear-drevet indbygget-oliepumpe, oliefilter, oliekøler (vand-kølet eller luft-kølet varmeveksler) og trykmåler til real-overvågning af smørestatus.

EMSCO FC-2200's væskeende er designet til ekstreme 7500 PSI trykforhold, der inkorporerer adskillige avancerede teknologier og materialer af høj-kvalitet for at sikre sikker og effektiv pumpning af borevæske i højtryksmiljøer.

Højstyrke-væskecylindre:Væskecylindrene, som de vigtigste-lejekomponenter, har en OEM--ventil--over-ventilstruktur. De er integreret smedet af høj-styrke, høj-sejhed legeret stål (f.eks. 4130, 35CrMo eller 40CrMnMo) og gennemgår strenge varmebehandlingsprocesser for at modstå arbejdstryk op til 7500 PSI, samtidig med at risikoen for erosion og spændingsrevner minimeres.

Revolutionary Mission™ BLAK-JAK™ Liner Retention System (LRS):

Forbedret sikkerhed og hidtil uset effektivitet:BLAK-JAK™ LRS udstyret med FC-2200 er en betydelig teknologisk innovation. Dens kernefordel ligger i at opnå hammerløs drift, hvilket fuldstændigt eliminerer den farlige procedure ved at bruge forhammere til at skifte traditionelle liners, hvilket i høj grad reducerer risikoen for personskade. Sammenlignet med traditionelle OEM-konfigurationer kan dette system reducere foringsskiftetiden med op til 75 %, hvilket væsentligt reducerer den ikke-produktive tid (NPT).

Innovativt design og kvalitetsmaterialer:

Lok-CEL™:Som den mekaniske låsekomponent er den ansvarlig for sikkert at holde foringen på plads under pumpedrift. Dens krop og låsering er lavet af legeret stål med høj-udbyttestyrke, som er robust og holdbart nok til at imødekomme udfordringerne i nutidens høje-boremiljøer.

Hydra-CEL™:Dette er en aftagelig hydraulisk hjælpeanordning. Dens hoveddel er konstrueret af luftfarts--aluminiumslegering for at reducere vægten og er anodiseret for øget korrosionsbestandighed. Hydra-CEL™ er udstyret med en overtryksventil for at forhindre overtryk og har et hydraulisk stempel med stor-diameter for at sikre pålidelig metal-til-metalkontakt mellem foringen og væskecylinderen. I modsætning til nogle konkurrerende produkter, der kræver vedligeholdelse af flere uafhængige hydrauliske komponenter, kræver BLAK-JAK™-systemet kun vedligeholdelse af én Hydra-CEL™-komponent.

Arbejdsprincip:Når du installerer eller udskifter en liner, påfører Hydra-CEL™ trækkraft på Lok-CEL™, mens den samtidig påfører trykkraft på foringen, hvilket opnår en ensartet og pålidelig klemeffekt.

Oversigt over de vigtigste fordele:Væsentlig reduceret ikke-produktiv tid, stærkt forbedret driftssikkerhed, ensartet klemkraft omkring foringen, effektiv forebyggelse af erosion forårsaget af løse forseglinger og forlænget levetid for relaterede komponenter.

EMSCO FC-2200 specifikke varenumre:

Hydra-CEL™-samling: 80-502-100

Lok-CEL™-topsamling: 80-501-108

Lok-CEL™ Short Assembly (påkrævet til første installation): 80-501-108S. Anvendelsen af ​​BLAK-JAK™ LRS adresserer direkte store smertepunkter ved vedligeholdelse af mudderpumper – sikkerhed og tid. Traditionelle metoder til udskiftning af liner er tidskrævende-og udgør en sikkerhedsrisiko på grund af brugen af ​​forhammere. BLAK-JAK™ LRS erstatter manuel brute force med kontrolleret hydraulisk tryk, hvilket gør processen ikke kun hurtigere, men også mere sikker. Ensartet spændekraft forhindrer effektivt foringens bevægelse og for tidlig tætningsfejl og forlænger derved pumpens kontinuerlige driftstid og reducerer driftsomkostningerne. Udvalget af højstyrke, lette materialer optimerer systemhåndtering og holdbarhed.

Ventiler og sæder af høj-kvalitet (FC-2200 bruger API #8):

Fremragende materialer og fremstillingsproces:Ventilhuse og sæder er typisk smedet af høj-kvalitets/præmielegeret stål (f.eks. AISI 8620 / 20CrNiMo eller lignende materialer). Efter karburering og varmebehandling kan ventilkomponenternes overfladehårdhed nå HRC større end eller lig med 60, hvilket giver fremragende slidstyrke og kernesejhed.

Højtydende-ventilindsatser:Ventilindsatser er lavet af specielt formuleret polyurethanmateriale, klassificeret til arbejdstryk op til 7500+ PSI og i stand til at modstå høje temperaturer (f.eks. standardmodeller op til 220 grader F, modeller med hårde forhold op til 300 grader F). Dette materiale udviser fremragende ekstruderingsbestandighed, slidstyrke og kemisk kompatibilitet.

Optimeret flowdesign:API #8 fuld-åben ventildesign maksimerer væskepassagens effektivitet, reducerer væskehastigheden og reducerer derved slid. Ventilkomponenter er meget modtagelige for slid under erosion af-højtryksslibende borevæsker. Smedet legeret stål giver et robust fundament for ventilkomponenterne, mens karburering skaber et hårdt, slidbestandigt- overfladelag, samtidig med at kernens sejhed bevares. Specielt formulerede polyurethanventilindsatser forsegler effektivt ved høje tryk og modstår angreb fra forskellige mudderkemi. Det fuldt-åbne design reducerer drosseleffekter under væskepassage og minimerer derved erosion.

Holdbare liners til 7500 PSI forhold: Materialevalg og ydeevne:

Zirconia keramiske liners: Offer extremely long service life (typically over 2000-5000 hours), with extremely high hardness (HRC >90 eller 92-94), fremragende slagstyrke og en glattere indvendig overflade, som reducerer friktion og forlænger stemplets levetid. Særligt velegnet til stærkt slibende og korrosive boremiljøer. Deres ydre skal er typisk smedet kulstofstål.

High-Chrome Bimetallic Liners (Hy-chrome):Tilbyder god omkostningseffektivitet-med fremragende slid- og korrosionsbestandighed. Deres ydre skal er lavet af smedet stål (f.eks. AISI 1045 eller 45# stål), og den indvendige foring er centrifugalstøbt høj-kromstøbejern (hårdhed HRC 60-69). Levetiden er typisk omkring 800-1000 timer.

Præcisionsfremstilling:Foringens ydre skal er lavet af høj-smedet stål. Den indvendige foring (keramisk eller høj-kromlegering) monteres typisk ved hjælp af en interferenspasning eller krympepasning-. Den indvendige boring er præcist finpudset til en-spejllignende finish for at maksimere stemplets levetid. Nogle bimetalliske foringer har et "HP"-type flangedesign for at forhindre den indvendige foring i at glide under højt tryk.

Meget holdbare stempler:

7500 PSI specifikt design:Anvender typisk bundne polyurethan- eller gummistempler med et multi-durometerdesign for optimal tætning og slidstyrke. "Bull nose" eller solide læbedesign hjælper med at reducere "sprøjt" og forbedre forseglingsydelsen.

Robust stempelkernemateriale:Stempelkernen er typisk smedet af høj-legeret stål såsom 42CrMo eller 45# stål og gennemgår normalisering og varmebehandling for at sikre dens holdbarhed.

Avancerede tætningsmaterialer:Bruger proprietære formuleringer af polyurethan- eller nitrilgummiforbindelser med fremragende rivebestandighed, slidstyrke, ekstruderingsbestandighed, kemisk modstandsdygtighed (olie-baseret, syntetisk-baseret, vand-baseret mudder) og høj-temperaturbestandighed (f.eks. standardmodeller op til 180 grader F, høj temperatur op til 280 grader F, 300 grader F). Stempler bevæger sig frem og tilbage ved høj hastighed under højt tryk og skal opretholde en tæt tætning med foringen. Gummi- eller polyurethanelementer giver forseglingen og den slidstærke- overflade, mens den smedede stålstempelkerne giver strukturel støtte. Multi-durometerdesignet giver mulighed for en stiv stempelkrop, samtidig med at fleksibiliteten i tætningslæben bevares, hvilket forbedrer ydeevnen og levetiden.

Høje-stempelstænger:

Materialestyrke og fremstillingsproces:Typisk smedet af højstyrkelegeret stål som f.eks. SAE 4140 eller 42CrMo. Overfladen er ofte forkromet -belagt eller på anden måde behandlet (f.eks. bratkølet og hærdet, induktionshærdet) for at forbedre dens korrosions- og slidbestandighed og opnå en ekstremt glat overfladefinish, og derved forlænge tætningernes levetid.

BLAK-JAK™ HydrA-Lign™ stempelstangssystemkompatibilitet:FC-2200 kan valgfrit udstyres med dette system, som har selv-justering mellem pumpeforingen og stemplet, hvilket hjælper med at forlænge sliddelens levetid og reducere nedetiden. Stempelstangen overfører enorme kræfter fra kraftenden til stemplet; høj-smedet legeret stål er nødvendigt for at modstå disse kræfter. Forkromningen giver en hård overflade med lav friktion, hvilket minimerer slid på selve stempelstangen og tætninger med lille diameter.

Sikre ventildæksler og cylinderhoveder:

OEM-ventildæksler er typisk gevind. Til 7500 PSI-forhold med avancerede væskeender kan der bruges hurtige-skiftemekanismer som BLAK-JAK Torque Pro eller Sur-Lock®, hvilket giver mulighed for hurtig montering/demontering med hydrauliske eller pneumatiske skruenøgler uden at hamre, hvilket forbedrer sikkerheden og effektiviteten. Disse systemer bruger typisk gevindforskruninger og låseringe til fastholdelse. Hyppig inspektion og udskiftning af ventiler er nødvendige vedligeholdelsesopgaver. Fjernelse af ventildæksel med traditionel bolt eller hammer- er langsom og udgør en sikkerhedsrisiko. Hurtig{11}}skiftesystemer reducerer nedetiden betydeligt og forbedrer sikkerheden ved at bruge mekanisk eller hydraulisk assistance til at stramme og frigøre ventildæksler.

For at sikre optimal ydeevne og driftssikkerhed af din EMSCO FC-2200 mudderpumpe under højtryksforhold på 7500 PSI, er det afgørende at udstyre følgende nøgletilbehør:

Pulsationsdæmper:

Til stempelpumper med-højt tryk er en pulsationsdæmper uundværlig. FC-2200 er udstyret med en pulsationsdæmper, der er klassificeret til op til 7500 PSI (f.eks. K-20 type). Dens primære funktion er at absorbere trykpulseringer ved pumpens udløb, udjævne udledningsstrømmen og derved reducere rørledningsvibrationer, beskytte nedstrøms udstyr mod stød og sikre nøjagtige trykmåleraflæsninger.

Sikkerhedsventil:

Sikkerhedsventilen er den sidste forsvarslinje i et-højtrykssystem. FC-2200 er udstyret med en API-kompatibel sikkerhedsventil eller en nulstillelig sikkerhedsventil, der er normeret til 7500 PSI. Hvis systemtrykket overstiger den indstillede værdi, åbner sikkerhedsventilen automatisk, frigiver overtryk og beskytter pumpehuset, manifolden og andet nedstrøms udstyr mod overtryksskader. Hændelser med overtryk kan føre til katastrofale konsekvenser; sikkerhedsventilen forhindrer pumpe- eller systembrud ved rettidig trykaflastning, hvilket gør den til en kritisk enhed for personale- og udstyrssikkerhed.

Liner Spray System:

Dette system består af en spraypumpe (typisk en centrifugalpumpe, som kan være rem-drevet af tandhjulsakslen eller af en uafhængig elektrisk motor), en kølevandsbeholder og sprøjteledninger og dyser, der er direkte rettet mod stempel/forings-grænsefladen. Dens funktion er kontinuerligt at sprøjte kølende smøremiddel på indervæggen af ​​foringen og stempeloverfladen under stemplet frem og tilbage. Den høje-frem- og tilbagegående bevægelse mellem stemplet og foringen genererer betydelig friktionsvarme, som er endnu mere udtalt under høje-tryksforhold.

Den enestående ydeevne af EMSCO FC-2200 mudderpumpen stammer fra vores ubønhørlige stræben efter fremragende fremstilling og kvalitetskontrol.

API 7K-standardoverholdelse:

Vores FC-2200 mudderpumper og alle deres kritiske trykbærende komponenter, inklusive væskeendemoduler, ventiler osv., er designet, fremstillet og testet i nøje overholdelse af API-specifikation 7K.

Smedning og varmebehandling:

Kernekomponenter såsom væskeendemoduler, krumtapaksler, tandhjul og stempelstænger er fremstillet af høj-kvalitetslegeret stål ved hjælp af smedningsprocessen. Smedning forbedrer metallets indre kornstruktur, eliminerer defekter som porøsitet og indeslutninger og forbedrer materialets styrke og sejhed. Efterfølgende gennemgår disse komponenter præcist kontrollerede varmebehandlingsprocesser for at opnå optimale omfattende mekaniske egenskaber, herunder høj styrke, høj sejhed og fremragende slidstyrke, hvilket sikrer enestående ydeevne selv under ekstremt højt-tryk og høje-belastningsforhold.

Ikke-destruktiv test (NDT):

Alle kritiske-trykbærende komponenter gennemgår strenge ikke-destruktive tests, før de forlader fabrikken, såsom ultralydsinspektion, magnetisk partikelinspektion osv., for at sikre, at der ikke er indvendige eller overfladefejl, der kan påvirke deres sikkerhed eller levetid.

Den strenge overholdelse af API 7K standarder, smedningsprocessen for kritiske komponenter, præcis varmebehandling og omfattende NDT udgør tilsammen hjørnestenen i EMSCO FC-2200 mudderpumpens exceptionelle kvalitet, hvilket gør den til et yderst pålideligt og sikkert valg på markedet.

EMSCO FC-2200 mudderpumpen med dens kraftfulde 2200 HK og op til 7500 PSI arbejdstryk, kombineret med de vedligeholdelsesfordele, som Mission™ BLAK-JAK™ LRS tilbyder, gør den til et ideelt valg til forskellige ekstreme boremiljøer. Dens enestående ydeevne gør det muligt for den at udmærke sig inden for følgende nøgleanvendelsesområder:

Dyb brøndboring:Ved boring af dybe brønde skal et enormt hydrostatisk tryk og komplekse forhold nede i borehullet overvindes. FC-2200 kan levere det nødvendige høje tryk for at sikre, at borevæske effektivt cirkuleres til bunden af ​​brønden, bærer spåner og opretholder borehullets stabilitet.

Højtryksformationer{{0}:Når man støder på olie- og gasreservoirer med højt-tryk eller unormalt-højtryksformationer, sikrer FC-2200's højtrykskapacitet, at borevæske effektivt kan afbalancere formationens tryk, forhindre brøndspark eller udblæsninger og sikre sikre boreoperationer.

Krævende onshore og offshore projekter:Uanset om det er fjerntliggende onshore-borerigge i barske miljøer eller offshore-boreplatforme med begrænset plads og komplekse forhold, kan FC-2200's robuste design og pålidelige ydeevne opfylde operationelle krav. Dens relativt kompakte struktur (i forhold til dens effektklasse) og høje pålidelighed gør den til et stærkt aktiv i forskellige driftsmiljøer.

Operationer, der kræver høje strømningshastigheder og kontinuerligt højt tryk:I operationer som f.eks. boring med udvidet-rækkevidde, retningsbestemte brønde eller vandrette brønde, der kræver høje hydrauliske hestekræfter, kan FC-2200 kontinuerligt levere høje strømningshastigheder og højt tryk, hvilket sikrer borehulsrensning og effektiv stenbrydning.

FC-2200's 2200 HK effekt og 7500 PSI trykklassificering gør den naturligt velegnet til dybdeboring og højtryksboring. Dens robuste konstruktion og pålidelige komponenter sikrer, at den kan modstå belastningen ved sådanne operationer, hvad enten den er i onshore- eller offshore-miljøer.

At vælge EMSCO FC-2200 mudderpumpen udstyret med BLAK-JAK™ LRS betyder at investere ikke kun i et stykke udstyr, men i omfattende pålidelighed, sikkerhed og økonomisk forsikring gennem hele boreoperationens livscyklus.

• OEM kvalitet og ingeniørekspertise:EMSCO besidder årtiers specialiseret erfaring og teknisk akkumulering inden for mudderpumpedesign og -fremstilling, hvilket sikrer, at hver FC-2200 indeholder de højeste tekniske standarder og produktionskvalitet.
• Enestående sikkerhed med BLAK-JAK™ LRS:Det revolutionerende hammerløse foringsskiftesystem reducerer sikkerhedsrisiciene under vedligeholdelse markant, beskytter-personale på stedet og minimerer potentielle skader.
• Forlænget komponentlevetid:Fra høj-smedje af legeret stål til slidstærke-keramiske foringer og høje-stempler, materialer af høj-kvalitet og præcisionsfremstillingsprocesser, der anvendes i FC-2200, kombineret med den stabile fastspænding leveret af lin BLAK-JAK™, forlænger det effektive levetid af liner spray spray™ LRS. sliddele og hovedkomponenter.
• Reducerede driftsomkostninger:Ved at minimere nedetid (BLAK-JAK™ LRS reducerer vedligeholdelsestiden markant), hurtigere vedligeholdelse,-komponenter med længere levetid og den deraf følgende stigning i boreeffektivitet, kan FC-2200 hjælpe kunderne med at sænke deres samlede ejeromkostninger markant.
• Urokkelig præstation:Selv under de mest ekstreme boreforhold leverer FC-2200 kontinuerlig, pålidelig effekt og muddercirkulation, hvilket sikrer jævne boreoperationer.
